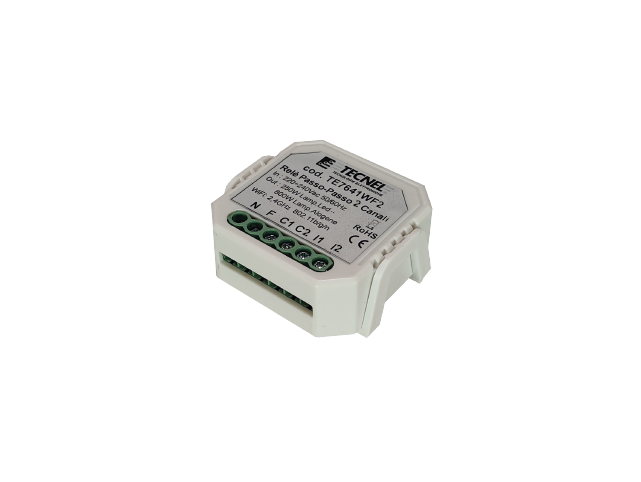

TE7641WF2
rele'Passo Passo 2x5A 230V push+WiFi

Codice TE7641WF2 RELE’ PASSO PASSO elettronico a 2 canali da 5A cosϕ=1 230Vca da Fondo Scatola con comando mediante Interruttori, Deviatori o Invertitori e Smart APP WiFi. Il comando del rele' passo passo WiFi può avvenire anche con pulsanti se interfacciati con un rele' passo passo codice TE7642. I comandi vanno collegati sui rispettivi ingressi I1 e I2 inviando la Fase (F) di alimentazione 230Vac. Alla chiusura di un qualsiasi comando Interruttore, Deviatore, Invertitore o Pulsanti con rele' passo passo TE7642, il rele' passo passo WiFi si abilita attivando il carico. Alla riapertura di un qualsiasi comando il rele' passo passo WiFi si disabilita spegnendo il carico. Lo spegnimento o l’attivazione del carico può avvenire in qualsiasi momento o in qualsiasi situazione di comandi manuali aperti o chiusi mediante Smartphone APP WiFi. Installato e alimentato per la prima volta il rele' passo passo WiFi si predispone in modalità di abbinamento per la configurazione con lo Smartphone APP WiFi e lo si sente dal suono intermittente della cicalina posta all‘interno del rele' WiFi. Per silenziare la cicalina bisogna procedere alla configurazione del dispositivo. Alimentato il rele' WiFi, se la cicalina non suona, significa che non è in modalità di abbinamento per la configurazione. Per portarlo manualmente in questa modalità si devono ripetere velocemente per 5 volte consecutive operazioni di accensione e spegnimento mediante il comando manuale filare. E’ opportuno ricordare che durante il normale funzionamento è bene non ripetere inavvertitamente per più di 5 volte in successione comandi manuali perchè il rele' WiFi si resetta ritornando in modalità di abbinamento che farà suonare la cicalina ad intermittenza. Il rele' passo passo codice TE7641WF2 comanda carichi LED, resistivi e induttivi Max 400W 230Vca come da Tabella sopra figurata. Alimentazione 230Vac 50Hz. Protezione IP20. Isolamento classe 2. Dimensioni con supporto di fissaggio a parete o guida DIN 50 x 46 x 22mm, dimensioni senza supporto di fissaggio 46 x 46 x 18mm.

Leggi tutto

• Richiedi informazioni

• Scarica manuale [IST_TE7641WF2]
